概述

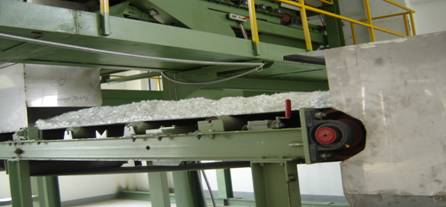

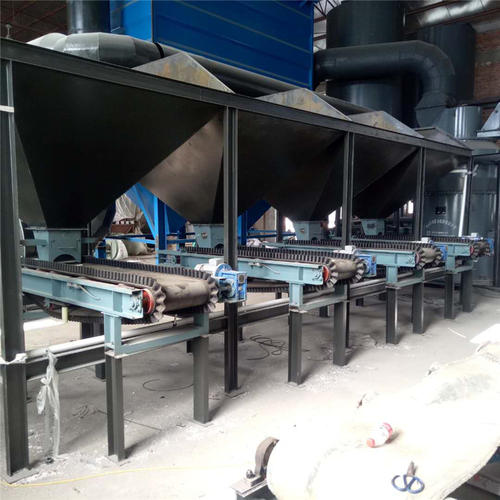

JGC-40科利达称重给料机专用于各种散状物料的给料，在给料过程对其进行动态称量、累计和流量控制，广泛的应用于冶金、建材、化工、食品等行业各种散装物料的称重给料。

JGC-40科利达系列称重给料机分轻载、中载、重载三种不同形式，称量流量从每小时50公斤到每小时1200顿，皮带宽度从300毫米到2000毫米，长度从1米到几十米，结构形式分敞开式、半封闭式及全封闭式多种形式结构，适用于不同现场，满足各种用户要求。

结构组成

a. JGC-40科利达系列胶带给料机：包括输送机支架、裙边环形皮带、主从动滚筒、电机、减速机，清扫刮板。

b. 电子称重装置：包括给料机控制器、称重传感器、测速传感器、30型全悬浮秤架、变频器，现场操作箱和接线盒。

c. 控制部分：工控机（可选），配料系统软件，通讯接口和通讯电缆

工作原理

胶带给料机将经过皮带上的物料，通过称重秤架下的称重传感器进行检测重量，以确定皮带上的物料重量；装在尾部滚筒或旋转设备上的数字式测速传感器，连续测量给料速度，该速度传感器的脉冲输出正比于皮带速度；速度信号与重量信号一起送入皮带给料机控制器，产生并显示累计量/瞬时流量。给料控制器将该流量与设定流量进行比较,由控制器输出信号控制变频器调速，实现定量给料的要求。可由上位PC机设定各种相关参数，并与PLC实现系统的自动控制。

主要特点

精度为±0.5%,基于认可的应用；

皮带宽度300mm～2000mm；

流量范围从50公斤/每小时到1200顿/每小时；

环形裙边橡胶输送带，根据用户可选用其他种类；

称重桥架为全悬浮结构；

测速传感器为数字式，尾部滚筒直连；

可选项

外壳形式可选敞开、部分封闭或全封闭；

头部护罩、尾部下料口、全封闭壳体；

内清扫链板输送机；

驱动电机形式为联轴器式、链传动式、轴装式；

有料/无料开关、防跑偏开关、急停拉绳开关、溜槽堵塞开关；

特殊要求请与工厂联系；
