全自动液压皮带纠偏装置

>>>  技术参数及技术特性

    全自动液压纠偏器的额定使用压力P＝1MPa左右，全自动液压纠偏器的液压油泵排量q＝ 2ml/r，全自动液压纠偏器的纠偏速度主要取决于皮带机的带速和皮带与检驱轮的打滑系数。全自动液压纠偏器的动力源为皮带跑偏后对检驱轮的摩擦力。全自动液压纠偏器的使用液压油为HM-32，加油过滤精度为20um。

>>>  工作原理

    液压纠偏器是由检驱轮、油泵、复合油缸、油管总成、固定机架构成。当皮带运行跑偏时，通过检驱轮的旋转带动齿轮油泵旋转，输出压力油控制复合油缸的伸缩，使得调心托辊与皮带运行方向形成一定的夹角，产生的测向摩擦力，使皮带控制在设定的运行范围内。

>>>  安装说明

    全自动液压纠偏器到达现场后，先检查各零配件是否齐全，有无损坏。全自动液压纠偏器在安装前首先必须做好排气问题，即排除液压胶管及油缸筒内的气体（此工序我公司有专业人员现场指导）。然后按照液压原理图把液压胶管接好，安装好固定支架，注意调节支架，保证皮带在正常情况下离检驱轮80mm～150mm。

这里需要强调指出的是，全自动液压纠偏器的油路为循环油路不得有气体进入管路，如果在维护保养时不慎有气体进入油路，整个调正器必须经过重新排气处理，然后才能投入使用。

    纠偏器科利达提醒液压油每一年须更换一次，或根据现场使用情况提高更换液压油的频次。另复合油缸的压力出厂时已事先定好，用户不得擅自调节。

    纠偏器安装时必须注意使用弹垫，以免振动过大，使纠偏器漏油，甚至不动作。

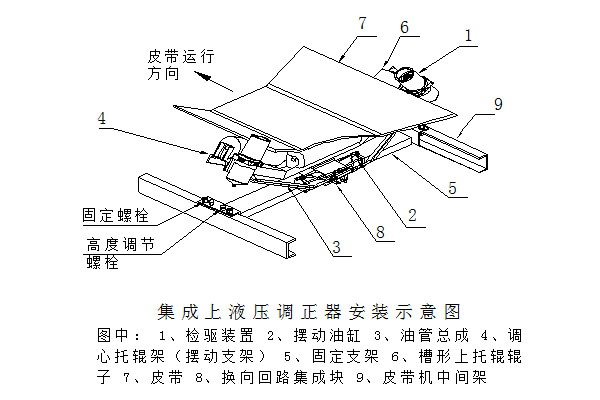

>>>  示意图
