悬挂式机型

无源液压皮带自动纠偏机的工作过程

皮带向一侧跑偏后，皮带会搭触在纠偏机检驱轮上，带动检驱轮转动，与检驱轮连接的油泵开始旋转工作，系统由此获得动力。液压油通过液控阀、油缸推动调心托辊转动，皮带跑偏得以纠正。无源液压自动纠偏机是一个完整闭式系统，整个工作过程完全自动化。皮带不跑偏的情况下，本产品不工作。无论纠偏机是否正常工作，对皮带机运行都无损害。

D型产品的应用范围：各种悬挂式皮带机。

D型产品的优点：它吸取了我公司B型产品的优点，液压系统分别由两个独立的、分左右布置的液压回路组成，油缸回油分别至左右油箱，皮带两边的油泵分别从各自油箱中吸油。这种液压系统是我公司开发的B系列产品时发明的专利技术。它彻底解决了无源液压系统自吸能力差而引起的一系列问题，由此带来了无源液压系统性能质的提高。但是A、B、C产品只能应用在固定式皮带机。D型纠偏装置使用原皮带机上固有的悬挂式托辊，最大程度保持原结构，D型产品纠偏效果显著，这是因为D型产品采取多辊同时动作纠偏，在已有的纠偏技术中，D型产品包含了两项我公司的专利技术，其独特性能使之在纠偏产品中独树一帜。

D系列产品最新型号：D型纠偏机一般用B型执行机构。但检驱机构可配用B或C型。如果配B型检驱机构，型号为WYDb1G;如果配C型检驱机构，型号为WYDc1G。

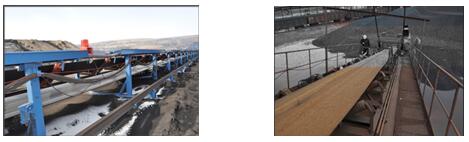

安装现场
